83
DIRECCION LUZ
/
LIGHT DIRECTION
TECNOLOGÍA
/
TECHNOLOGY
Luminarias /
Luminaires
L02

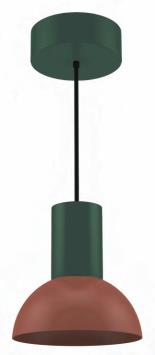

LUMINARIAS DECORATIVAS LED
DECORATIVE LED LUMINARIES
Colgantes
/ Pendant
L02 10
800 lm
2.700/3.000/4.000ºK
CRI> 80/90
L02 12
1.500 lm
3.000/4.000/5.000ºK
CRI> 70/80/90
L02 35
2.000 lm
2.700/3.000/4.000/5.000ºK
CRI> 70/80/90
L02 38
2.500 lm
3.000/4.000/5.000ºK
CRI> 70/80/90
L02 45
3.000 lm
2.700/3.000/4.000ºK
CRI> 80/90
L02 48
4.000 lm
3.000/4.000/5.000ºK
CRI> 70/80/90
CRI Disponibles
Available CRI
Temperatura color disponible ºK
Available color temperature ºK
Con driver electrónico y sistema de disipación activa.
Opción equipo electrónico regulable (DALI, Push&Dimm o 1-10v).
Ópticas disponibles 45º (serie), 25º y 12º (opcionales) / opción difusor prismático.
With electronic control driver and active cooling system.
Electronic dimmable drivers available (Dali, Push&Dimm or 1-10v).
Available 45º round louvre, 25º and 12º (as an option).
Prismatic diffuser available as an option.
Flujo luz
Light ouput
COMPOSICIÓN DE REFERENCIAS
/ REFENCE PLANNING
.27
2.700ºK CRI>80
.30
3.000ºK CRI>80
.40
4.000ºK CRI>80
.50
5.000ºK CRI>70
.930
3.000ºK CRI>90
.940
4.000ºK CRI>90
.DPM
Difusor prismático /
Prismatic diffuser
.ER
Regulable /
Dimmable
EJEMPLO DE REFERENCIA
/ REFERENCE EXAMPLE:
L02 35.940 CO:
2.000 lm 4.000º K CRI>90
Cobre natural-cuerpo negro
/Natural cooper-body black
*Lumens y potencias referidos a 4.000º K CRI 80 / Lumens para
3.000º K -8% / Para CRI 90 -25%
Power and lumen output refered to 4.000ºK CRI 80 / Estimated
lumens for 3.000º K -8% / For CRI 90 -25%.
COB
ZHAGA
CO:
Cobre natural /
Copper
LA:
Latón /
Yellow brass
OR:
Dorado /
Gold
BM:
Blanco mate /
Matt white (Ral 9016)
N:
Negro /
Black
MOX:
Marrón óxido /
Brown rust
V:
Verde /
Green (Ral 6005)
GM:
Gris metalizado /
Grey metallized
BU:
Burdeos /
Red
Personalizado:
Bajo demanda se pueden pintar en cualquier color. Consultar.
Customized: Available in any colour under request. Aks for details.
CO
V
LA
GM
OR
BU
BM N
MOX
ACABADOS
/ FINISHES
CUERPO
Y BASE /
CEILING SUPORT
& BODY
Consultar tabla de potencias/consumos actualizados en www.castanweb.com/watts.html
See actual power consumptions on www.castanweb.com/watts.html
Ø230mm
245mm
Ø95mm
2m max
Ø230mm
245mm
Ø95mm
2m max
